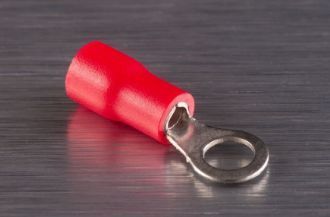

Наконечники кольцевые (под болт, винт) с изоляцией RV1.25-4 (100шт) используются для оконцовки медных кабелей и проводов.
Монтаж производится методом опрессовки.
Изготовлены:
- наконечник - из меда с электролитическим лужением;
- изоляция - из полимера не поддерживающего процессов горения.
Расшифровка артикула RV1.25-4:
RV - кабельный наконечник(клемма) медный;
1.25 – среднее сечение кабеля, на который расчитан наконечник (мм2);
4- диаметр внутренней части кольца под болт, винт (мм).
|
Единица
измерения
|
Диапазон
сечения (мм²)
|
ØE,
(мм)
|
W,
(мм)
|
L,
(мм)
|
|
RV 1,25-3
|
100шт.
|
0,5-1,5
|
3.2
|
5.6
|
|
RV 1,25-4
|
100шт.
|
0,5-1,5
|
4.3
|
6.6
|
|
RV 1,25-5
|
100шт.
|
0,5-1,5
|
5.2
|
7.95
|
|
RV 1,25-6
|
100шт.
|
0,5-1,5
|
6.3
|
11.7
|
|
RV 1,25-8
|
100шт.
|
0,5-1,5
|
8.3
|
11.7
|
|
RV 1,25-10
|
100шт.
|
0,5-1,5
|
10.4
|
13.7
|
|
RV 1,25-12
|
100шт.
|
0,5-1,5
|
12.9
|
19.4
|
|
RV 2-3
|
100шт.
|
1,5-2,5
|
3.1
|
6.4
|
|
RV 2-4
|
100шт.
|
1,5-2,5
|
4.2
|
6.7
|
|
RV 2-5
|
100шт.
|
1,5-2,5
|
5.1
|
8.34
|
|
RV 2-6
|
100шт.
|
1,5-2,5
|
6.3
|
11.74
|
|
RV 2-8
|
100шт.
|
1,5-2,5
|
8.3
|
11.74
|
|
RV 2-10
|
100шт.
|
1,5-2,5
|
10.5
|
13.65
|
|
RV 2-12
|
100шт.
|
1,5-2,5
|
12.9
|
19.33
|
|
RV 3,5-4
|
100шт.
|
2,5-4
|
4
|
8
|
|
RV 3,5-5
|
100шт.
|
2,5-4
|
5.2
|
8.03
|
|
RV 3,5-6
|
100шт.
|
2,5-4
|
6.3
|
12.15
|
|
RV 3,5-8
|
100шт.
|
2,5-4
|
8.3
|
15
|
|
RV 3,5-10
|
100шт.
|
2,5-4
|
10.2
|
15.23
|
|
RV 5,5-3
|
100шт.
|
4-6
|
3.5
|
7.2
|
|
RV 5,5-4
|
100шт.
|
4-6
|
4.2
|
7.28
|
|
RV 5,5-5
|
100шт.
|
4-6
|
5.2
|
9.34
|
|
RV 5,5-6
|
100шт.
|
4-6
|
6.3
|
11.75
|
|
RV 5,5-8
|
100шт.
|
4-6
|
8.2
|
14.41
|
|
RV 5,5-10
|
100шт.
|
4-6
|
10.4
|
14.42
|
|
RV 5,5-12
|
100шт.
|
4-6
|
12.9
|
19.4
|
|
RV 10(8)-4
|
100шт.
|
6-10
|
4.3
|
10
|
|
RV 10(8)-5
|
100шт.
|
6-10
|
5.3
|
10
|
|
RV 10(8)-6
|
100шт.
|
6-10
|
6.4
|
10
|
|
RV 10(8)-8
|
100шт.
|
6-10
|
8.4
|
14
|
|
RV 10(8)-10
|
100шт.
|
6-10
|
10.5
|
18
|
|
RV 10(8)-12
|
100шт.
|
6-10
|
13
|
18
|
|
RV 16(14)-5
|
100шт.
|
10-16
|
5.3
|
11
|
|
RV 16(14)-6
|
100шт.
|
10-16
|
6.4
|
11
|
|
RV 16(14)-8
|
100шт.
|
10-16
|
8.4
|
14
|
|
RV 16(14)-10
|
100шт.
|
10-16
|
10.5
|
18
|
|
RV 16(14)-12
|
100шт.
|
10-16
|
13
|
18
|
|
Наименование сокращено RV 1.25-4 Единица измерения - 100 шт. Сечение номинальное, мм² 0.5-1.5 Материал Латунь с лужением, ПВХ Размер винта: M4 Цвет Красный ∅E: 4.3 ∅d: 1.7 W: 6.6 10.6 Кол-во в пачке 100 шт.
|
